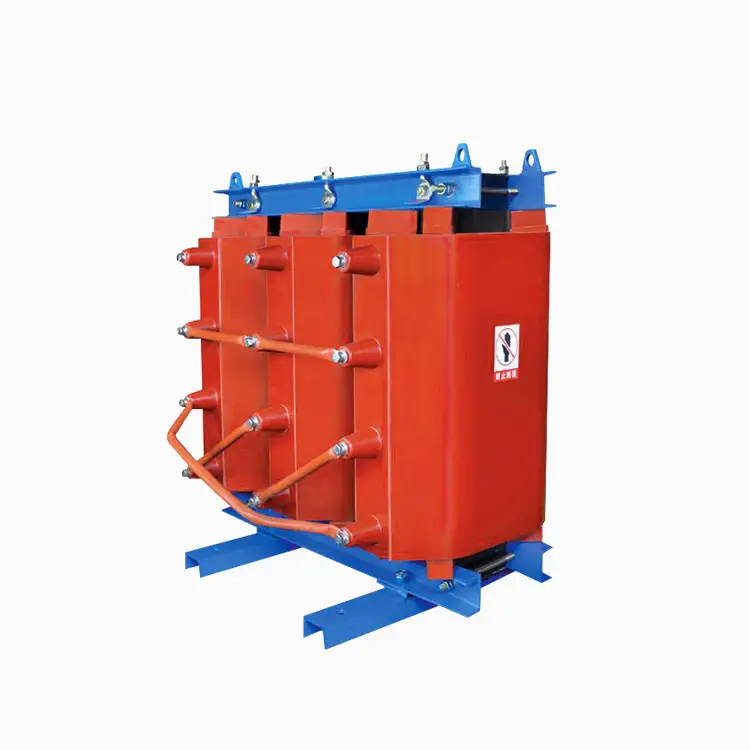

Amorf ötvözet száraz típusú eloszlási transzformátor

SYHF Kiváló minőségű amorf ötvözet száraz típusú eloszlási transzformátor A használt amorf ötvözet csík vastagsága kicsi, és az ellenállás körülbelül háromszorosa a hideg hengerelt szilikon acéllemeznek. Ezért az amorf ötvözetből készült vasmagnak sokkal kisebb örvényáram-vesztesége van, mint a hidegen hengerelt szilícium acéllemezből. Az ötvözet hiszterézis elvesztése sokkal kevesebb, mint a hideg hengerelt szilícium acéllemezé. A magveszteség nagyon alacsony, körülbelül 75% -kal alacsonyabb, mint a hagyományos szilícium acélmag-transzformátor terhelés nélküli vesztesége. Ez egy ésszerű, alacsony veszteségű energiatakarékos transzformátor. Ezen túlmenően az amorf ötvözet koerci képessége jóval kevesebb, mint 4a/m, ami körülbelül 1/7 a hideg hengerelt szilícium acéllemezéből. Az amorf ötvözet hiszterézis hurok területe sokkal kisebb, mint a hideg hengerelt acéllemez, amely az amorf állapothoz tartozik. Az alacsony veszteség miatt az amorf ötvözet -transzformátor kevesebb melegítéssel, alacsony hőmérsékleti emelkedésével és stabil működési teljesítményével rendelkezik.

Az amorf ötvözet száraz típusú eloszlási transzformátor amorf ötvözetet használ, kiemelkedő mágneses vezetőképességgel, mint a transzformátor alapanyagát, és végül nagyon alacsony veszteségértéket kaphat. De számos tulajdonsággal rendelkezik, amelyeket garantálni és figyelembe kell venni a tervezésben és a gyártásban. A fő test a következő szempontokat tükrözi:

(1) Az amorf ötvözetű anyag anyagának keménysége nagyon magas, és nehéz a hagyományos szerszámokkal nyírni, ezért figyelembe kell venni a formatervezés csökkentését.

(2) Az egy amorf ötvözet lap vastagsága nagyon vékony, és az anyag felülete nem túl sima, tehát a mag töltési tényezője alacsony.

(3) Az amorf ötvözetek nagyon érzékenyek a mechanikai stresszre. A szerkezeti kialakításban kerülni kell a tradicionális tervezési sémát, amelynek fő terhelést hordozó szerkezeti tagja, mint a vasmag.

(4) A kiváló alacsony veszteség -jellemzők elérése érdekében az amorf ötvözet vasforgácsot meg kell szüntetni.

(5) Az elektromos teljesítmény szempontjából. Annak érdekében, hogy csökkentsék a vasforgács nyírási mennyiségét, a teljes termék vasmagja négy különálló vasmag -keretből áll, párhuzamosan, és mindegyik fázistekercset két képkockán kell beállítani, független mágneses áramkörrel. Az alapvető mágneses fluxus mellett az egyes képkockákban egy harmadik harmonikus mágneses fluxus is van. A harmadik harmonikus mágneses fluxus két tekercsben lévő sebmag -keretben pontosan ellentétes fázisban és értékben. Ezért a harmadik harmonikus mágneses fluxusvektorok összege a tekercsek minden csoportjában nulla. Ha az elsődleges oldal D-csatlakozással rendelkezik, akkor a harmadik harmonikus árammal rendelkező áramkörnek nem lesz a harmadik harmonikus feszültségkomponens az indukált feszültség hullámformáján a másodlagos oldalon.
