A megfelelő megszakítót használja az alkalmazásához?

Tartalomjegyzék

1. Mi az a megszakító – hogyan működik, miért számít, mit érdemes tudni

2. Hogyan különböznek a légterhelés kapcsolók és miért fontosak?

3. Hogyan működnek a terhelést megszakító kapcsolók, miért használják őket, mik a specifikációs különbségek

4. Megszakítóink termékparaméterei és műszaki adatai + GYIK

Mi az a megszakító – hogyan működik, miért számít, mit érdemes tudni

Hogyan működik a megszakító?

A áramköri megszakítóegy elektromechanikus (vagy elektronikus) kapcsolókészülék, amely megszakítja az elektromos áram áramlását, ha hiba (például túláram, túlterhelés vagy rövidzárlat) észlelhető. Sok megszakító belsőleg egy bimetál szalagot (termikus túlterhelés elleni védelemre) és egy elektromágnest (a rövidzárlat azonnali megszakítására) kombinál. Amikor a megszakító kioldó érintkezési mechanizmusa aktiválja a kioldó érintkező mechanizmust, ívoltó közeg vagy mechanizmus, és az áram áramlása leáll.

Miért kritikus fontosságú a megszakító?

• Védi a vezetékeket, a berendezéseket és az embereket azáltal, hogy megszakítja a potenciálisan veszélyes túláramokat, mielőtt kár, tűz vagy berendezés meghibásodás lépne fel.

• Az egyszeri biztosítékkal ellentétben a megszakító alaphelyzetbe állítható és újra felhasználható – javítva a rendszer karbantartását és megbízhatóságát.

• A modern áramelosztó rendszerekben a megszakító szelektív védelemként is szolgál, lehetővé téve több áramkör összehangolását, megelőzve ezzel a szükségtelen kimaradásokat.

Melyek azok a legfontosabb műszaki jellemzők, amelyeket értékelnie kell?

Íme a legfontosabb paraméterek összefoglaló listája:

Ezek összhangban vannak az iparági útmutatásokkal: például a gyártó Eaton leírja a megszakítók öt fő részét (keret, működési mechanizmus, érintkezők, ívoltó, kioldó egység), és elmagyarázza, hogy ezek az alkatrészek hogyan határozzák meg a teljesítményt.

Rövid GYIK (gyakori kérdések)

K: Mi a különbség a biztosíték és a megszakító között?
V: A biztosíték egy egyszer használatos eszköz, amely megolvad, és túláram esetén ki kell cserélni, míg a megszakítót kioldás után vissza lehet állítani, és gyakran további védelmi funkciókat is tartalmaz, például földzárlat vagy ívzárlat elleni védelmet.
K: Miért kapcsol ki folyamatosan a megszakítóm?
V: A gyakori kioldás azt jelzi, hogy az áramkör túlterhelt (túl sok eszköz vesz áramot), rövidzárlat vagy testzárlat van, vagy a megszakító hibás/elavult. A megfelelő méretezés és bekötés elengedhetetlen.
K: Cserélhetem a megszakítót bármilyen márkára?
V: Nem mindig. A megszakítónak meg kell felelnie a kompatibilis előírásoknak (feszültség, áram, megszakítóképesség), valamint meg kell felelnie a panel követelményeinek és a helyi elektromos előírásoknak. Nem kompatibilis márka vagy nem megfelelő specifikáció használata érvénytelenítheti a garanciát vagy veszélyeztetheti a biztonságot.

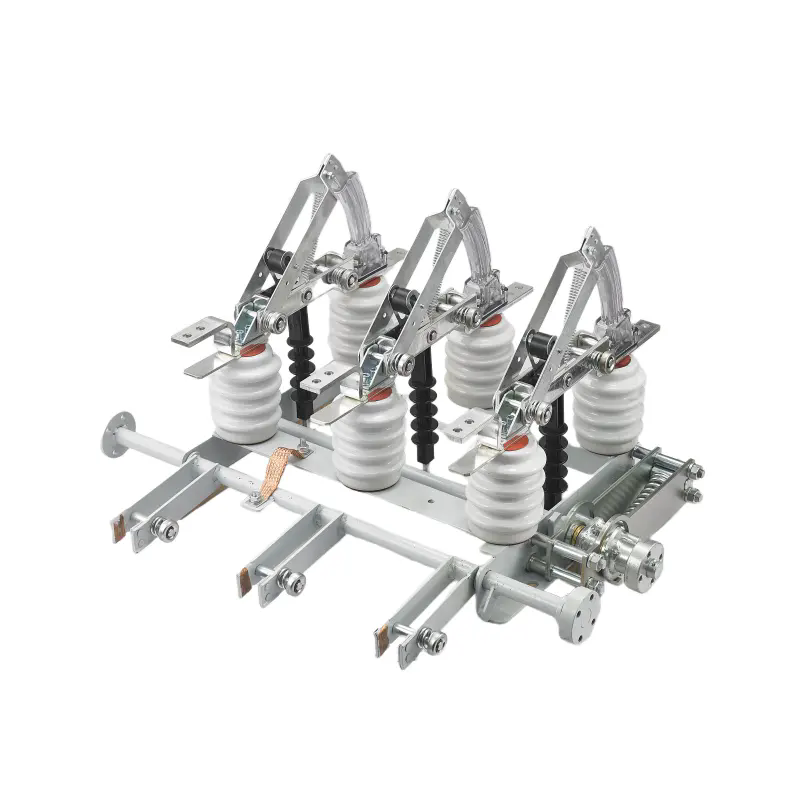

Hogyan különböznek a légterhelés kapcsolók és miért fontosak?

Hogyan működik a levegőterhelés kapcsoló?

AnBeltéri szakaszoló kapcsolóegy olyan kapcsolóberendezés, amely ívoltó közegként szolgál terhelés alatti áramkör létrehozásakor vagy megszakításakor. Arra képesterhelési áramok létrehozása és megszakítása(bár nem feltétlenül nagy hibaáramok) biztonságosabb módon, mint egy szabványos leválasztó.
Az érintkezők elkülönülnek, ív alakulhat ki a légrésben, és speciális tervezési jellemzők (íves kürtök, légáramlás, érintkezési geometria) szolgálnak az ív nyújtására, hűtésére és oltására.

Miért hasznos a beltéri szakaszolókapcsoló rendszerekben?

• Lehetővé tesziélő kapcsolásterhelési áramkörök (azaz olyan áramkörök, amelyek feszültség alatt állnak és áramot vezetnek) anélkül, hogy szükség lenne egy erős megszakító teljes hibaáramkör-megszakítási kötelezettségére, így alacsonyabb költségű alternatívát kínál bizonyos alkalmazásokhoz.

• Gyakran használják adagolókhoz, transzformátorok leválasztásához és elosztópanelekhez, ahol esetleg nincs szükség teljes megszakítóvédelemre, de a biztonságos kapcsolás kritikus.

• Az egyszerűbb kialakítás gyakran alacsonyabb költséget, alacsonyabb karbantartást és egyszerűbb telepítést jelent a nagy kapacitású megszakítókhoz képest.

Mire kell figyelni a kiválasztásnál?

• Névleges feszültség és áram a terhelés kapcsolásához

• Akár arra terveztékélő terhelés make/break(terhelés-megszakító kapcsoló), nem csak a nulláram alatti leválasztást

• Az ívoltás kialakítása (levegő kontra egyéb közeg) és a várható karbantartás

• Hogyan kapcsolódik a védőeszközökhöz (pl. szükség van-e még mindig hibaáram-megszakító eszközre?)

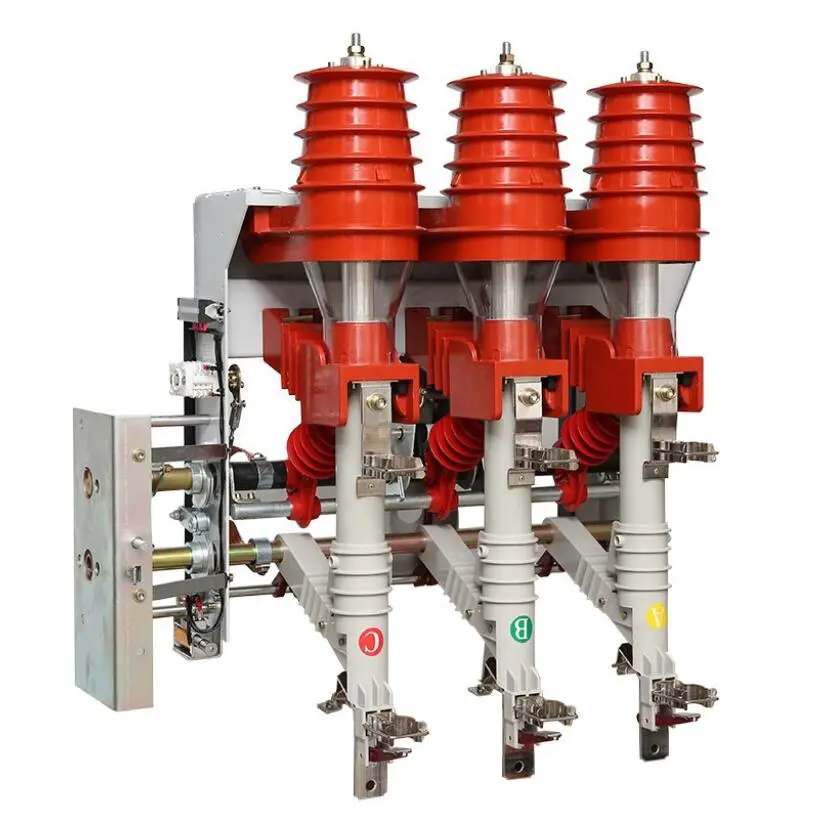

Hogyan működnek a terhelést megszakító kapcsolók, miért használják őket, mik a specifikációs különbségek

Hogyan működik a tehermentesítő kapcsoló?

A terhelésmegszakító kapcsolót (LBS) arra tervezték, hogy biztonságosan létrehozza és megszakítsa az áramköröket terhelés alatt (azaz átfolyó áram alatt), valamint az áramkör leválasztására karbantartás céljából. Mechanizmusokat (rugóterhelésű érintkezők, ívoltó kamrák, gáz/vákuumközeg) alkalmaz az ív kezelésére, amikor feszültség alatt álló áramkört nyit.
Terhelés alatti nyitáskor a készüléknek addig kell vezérelnie az ívet, amíg az áram nullára csökken, vagy az ívenergiát biztonságosan el kell terelni. Egyes LBS-eszközök úgy vannak kialakítva, hogy a biztosíték vagy a megszakító működéséhez szükséges rövid ideig hibaáramot szállítsanak.

Miért válasszon tehermegszakítót a normál megszakítóval szemben?

• Költséghatékony kapcsolást tud biztosítani ott, ahol nincs szükség teljes védelemre (például olyan rendszerekben, ahol egy megszakító kezeli a hiba megszakítását).

• Lehetővé teszi a feszültség alatti áramkörök biztonságos kapcsolását (karbantartáshoz, terhelésátvitelhez) a teljes rendszer teljes megszakítása nélkül.

• Az egyszerűbb szerkezet csökkenti a lábnyomot, csökkenti a karbantartást és megkönnyíti a telepítést bizonyos középfeszültségű elosztási beállításoknál.

• Támogatja a rendszer rugalmasságát: az adagolók közötti váltást, a transzformátor csatlakozások kezelését és az elosztóhálózat újrakonfigurálását.

Melyek a legfontosabb specifikációs különbségek?

A teljes megszakítókkal ellentétbentehermegszakító kapcsolóklehetkisebb hibaelhárítási képesség, de jó teherhordó és terhelés alatti készítés/törés.

• Névleges feszültség és áram (normál működéshez)

• Terhelési gyártmány/szakadási áram névleges érték

• Kis induktív/kapacitív áramok megszakítási képessége

• Akár hibaáram-megszakításra alkalmas, akár csak a lefelé irányuló védelem fedi le a hibaáramokat

• Mechanikai tartósság, ívoltó közeg, távvezérlési képesség

Íme egy összehasonlító táblázat a jobb megértéshez:

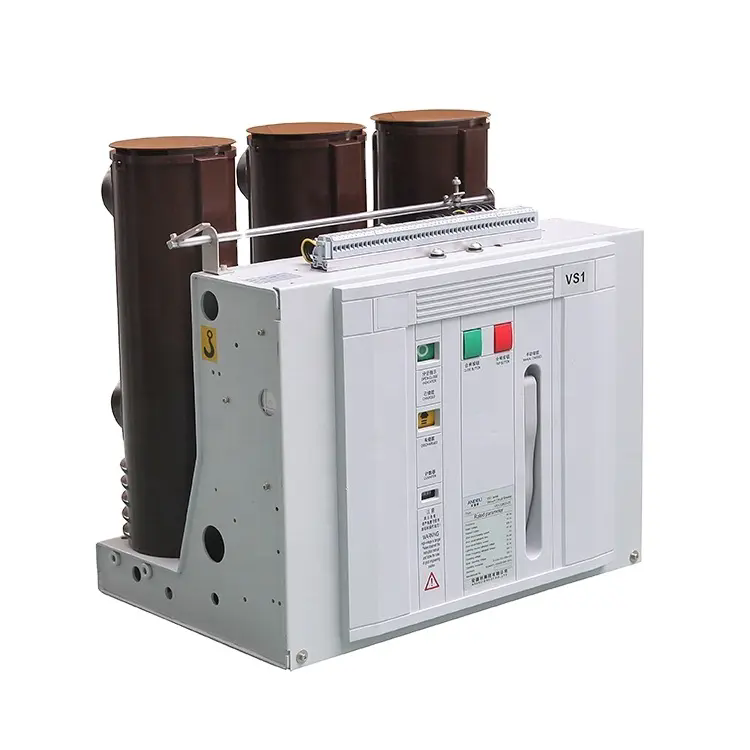

Megszakítóink termékparaméterei és műszaki adatai + GYIK

Példa a termékleírásra

Az alábbiakban egy részletes specifikációs táblázat található a márkanév alatti szabványos megszakító termékeinkhezSyhf. Ezek a paraméterek az ügyfél igényei szerint testreszabhatók.

Termékcsaládunk főbb jellemzői:

• Nagy megszakítóképesség, megfelel az IEC/IEEE szabványoknak.

• Robusztus ívoltó kamra kialakítás a hosszú élettartam érdekében.

• Moduláris kioldó egységek, amelyek lehetővé teszik a távfelügyeletet és a koordinációt.

• Világos állapotjelzés (BE/KI/KIOLDOTT) és zárható fogantyúk a biztonság érdekében.

• Úgy tervezték, hogy könnyen integrálható legyen a kapcsolóberendezési rendszerekbe vagy utólag beépíthető a meglévő panelekbe.

További gyakori kérdések és válaszok

K: Hogyan dönthetek a terhelésmegszakító kapcsoló és a teljes megszakító között?
V: Ha rendszere gyakori terhelés alatti kapcsolást igényel (például betáplálók, transzformátorok leválasztása vagy hálózat újrakonfigurálása), egy terhelésmegszakító kapcsoló (LBS) megfelelő lehet, mert támogatja az áram alatti leállítást/megszakítást költséghatékony formátumban. Ha azonban az alkalmazásnak meg kell szakítania a nagy hibaáramokat, és teljes védelmet kell biztosítania (rövidzárlat, túlterhelés, ívhiba stb.), akkor teljes hibamegszakítási minősítésű megszakítóra van szükség.

K: Használhatok egy gyártó megszakítóját egy másik gyártó paneljébe?
V: Sok esetben lehetséges a fizikai mechanikai illeszkedés, de a biztonságot, a koordinációt, a garanciát és a kódmegfelelést ellenőrizni kell. A megszakítónak meg kell felelnie a panel gyűjtősín-konfigurációjának, a csatlakozó típusának, a keret névleges értékének és a megszakítási névleges értéknek. A nem megfelelő márka használata érvénytelenítheti a panel tanúsítását, vagy nem megfelelő védelemhez vezethet.

K: Milyen rutin karbantartást igényel egy megszakító?
V: Annak ellenére, hogy a megszakítókat alaphelyzetbe állításra és újrahasználatra tervezték, az időszakos ellenőrzés elengedhetetlen: ellenőrizze a kopás vizuális jeleit (érintkezési erózió, túlmelegedés, elszíneződés), tesztelje a mechanizmus mechanikai működését, ellenőrizze a kioldóegység beállításait és működését, ellenőrizze, hogy a csatlakozások szorosak és nincs-e korrózió. A rendszeres karbantartás biztosítja a megbízhatóságot és meghosszabbítja az élettartamot.

Zárásként aSyhfÁramkörvédelmi megoldások teljes skáláját szállítjuk – a szabványos megszakítóktól a terhelésmegszakító kapcsolókig és a légterheléskapcsoló opciókig –, amelyeket úgy terveztek, hogy megfeleljenek a modern elosztórendszerek, ipari üzemek és megújuló létesítmények változó igényeinek. Szakértelmünk biztosítja, hogy a megfelelő eszközt válassza ki: a megfelelő feszültségosztályt, áramerősséget, megszakítóképességet és mechanizmust az alkalmazáshoz. Tanácsadásért, személyre szabott megoldásért és árajánlatért —Lépjen kapcsolatba velünkhogy rendszereit a legmegfelelőbb berendezések védjék.
