Hogyan működnek az elektromos alállomások?

A villamosenergia mindennapi életünk minden aspektusát, az otthonoktól és az irodáktól a hatalmas ipari komplexumokig. A zökkenőmentes energiaforgalom mögött egy kifinomult létesítményhálózat fekszik, köztükelektromos alállomásjátszani döntő szerepet. Ahogy a globális energiafogyasztás emelkedik és az intelligens hálózatok átalakulnak az energiaterületet, annak megértése, hogy az alállomások munkája hogyan változott, mint valaha a mérnökök, a létesítménygazdálkodók és az energia döntéshozók számára.

Mi az elektromos alállomás és miért fontos?

Az elektromos alállomás kritikus csomópontja az energiaátviteli és elosztó hálózatban, amely az energiatermelő növények és a végfelhasználók közötti közvetítőként szolgál. Fő funkciója az, hogy fokozza vagy csökkentse a feszültségszintet a hatékony átvitel és a villamos energia biztonságos szállításához.

Egyszerűen fogalmazva: az alállomások átalakulnak, váltanak és elosztják az energiát, biztosítva, hogy a villamos energiát megbízhatóan, biztonságosan és hatékonyan szállítsák. Nélkül a modern energiahálózatok nem tudnák fenntartani a stabil feszültségszintet, ami a rendszerhibákhoz és az áramszünetekhez vezet.

Egy elektromos alállomás kulcsfontosságú funkciói

• Feszültség -transzformáció - A feszültséget magasról alacsonyra vagy fordítva állítja be.

• Teljesítmény -eloszlás - az elektromosságot különböző területekre vagy terhelésekre vezeti.

• Rendszervédelem - A berendezések védelme érdekében felismeri és izolálja a hibákat.

• Monitoring és vezérlés-valós idejű működési adatokat szolgáltat.

• Energiahatékonyság - Minimalizálja az energiaveszteséget az átvitel során.

Miért számítanak ma

A megújuló energia, az elektromos járművek és a decentralizált generáció növekedésével az alállomások már nem passzív villamosenergia -transzformátorok. A modern alállomások integrálják az intelligens megfigyelő rendszereket, az automatizálási technológiákat és az IoT-alapú vezérlőket a változó teljesítmény-bemenetek és a dinamikus rácsigények kezelésére.

Hogyan működik az elektromos alállomás?

Az elektromos alállomások úgy működnek, hogy a villamosenergia áramlását transzformátorok, kapcsolókészülékek, megszakítók és védő relék kombinációjával szabályozzák. Itt van egy egyszerűsített lépésről lépésre, hogyan működnek a rácson belül:

Nagyfeszültségű teljesítményt kapó

Az erőművekben előállított villamos energia általában nagyfeszültséggel (például 110 kV -tól 765 kV -ig) nagy távolságokat halad meg, hogy minimalizálja az energiavesztést. Ez az erő először egy átviteli alállomásra érkezik.

Feszültség-lefelé vagy lépéssel

Transzformátorok Az alállomáson belül módosítsa a feszültségszintet a kézbesítés következő szakasza alapján:

• Fokozó transzformátorok: Növelje a feszültséget a távolsági átvitelhez.

• Lépéses transzformátorok: alacsonyabb feszültség a regionális forgalmazáshoz vagy a közvetlen fogyasztói használathoz.

Energiagazdálkodás

A kapcsolóberendezések és a buszrák az elektromosságot különböző adagolókra vagy kimenő áramkörökre irányítják, biztosítva a kiegyensúlyozott energiaeloszlást.

Hibavédelem

Az alállomás magában foglalja a megszakítókat és a reléket, amelyek azonnal megszakítják a hibás vonalakat vagy a túlterhelést, megakadályozzák a rendszer károsodását.

Megfigyelés és automatizálás

A fejlett alállomások integrálják a SCADA rendszereket (felügyeleti vezérlés és adatgyűjtés), lehetővé téve a távirányítást, a prediktív karbantartást és a valós idejű energiagazdálkodást.

Az elektromos alállomások típusai

Funkcióiktól, feszültségszintet és telepítési környezetetől függően az alállomások többféle kategóriába sorolhatók. A megfelelő alállomástípus kiválasztása a terhelési követelményektől, a hely korlátozásaitól és az operatív bonyolultságtól függ.

A legfontosabb műszaki előírások

Az elektromos alállomás kiválasztása vagy megtervezése során a műszaki előírások kritikus fontosságúak a biztonság, a megbízhatóság és az ipari előírások betartásának biztosítása érdekében. Az alábbiakban egy gyors áttekintés a SYHF szokásos termékleírásairól:

A modern elektromos alállomások előnyei

A modern alállomások beépítik a digitális technológiát és az energiahatékony alkatrészeket, hogy megfeleljenek a mai fejlődő energiaigényeknek. Itt vannak a legfontosabb előnyök:

• Nagy megbízhatóság: A fejlett védelmi rendszerek minimalizálják az áramkimaradásokat.

• Energiahatékonyság: Csökkent az átviteli veszteségek az optimalizált feszültségszintek révén.

• Kompakt minták: A GIS és a földalatti alállomások helyet takarítanak meg.

• Skálázhatóság: A moduláris megoldások támogatják a rács bővítését.

• Intelligens megfigyelés: A távirányító és a prediktív elemzés javítja az üzemidőt.

• Fenntarthatóság: Integráció a megújuló energiaforrásokhoz, például a napenergia és a szélhez.

Elektromos alállomás GYIK

1. kérdés: Mi a különbség az átviteli alállomás és az elosztási alállomás között?

A1: Az átviteli alállomás az erőművekből származó nagyfeszültségű villamos energiát kezeli, és nagy távolságokra irányítja, általában 110 kV felett. Ezzel szemben az eloszlási alállomás csökkenti a feszültséget biztonságosabb szintre (0,4 kV -ről 35 kV), és közvetlenül az otthonokhoz, irodákhoz és gyárakhoz szállít villamos energiát.

2. kérdés: Hogyan különbözik a gázszigetelt alállomás (GIS) a levegőben szigetelt alállomástól (AI)?

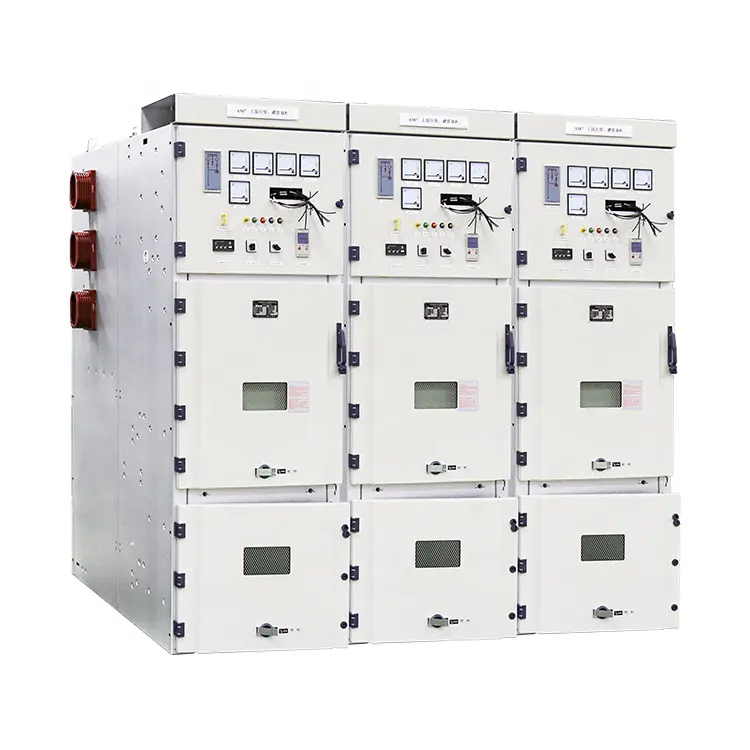

A2: A GIS SF6 gázt használ a szigeteléshez, így kompakt, térhatékony és ideális a városi környezethez, ahol a föld korlátozott. Másrészt az AI-k a szabadtéri szigetelésre támaszkodnak, így megfizethetőbbé teszik, de nagyobb lábnyomokat igényelnek.

Miért válassza a SYHF -t az elektromos alállomás megoldásokhoz

A legmodernebb elektromos alállomások tervezésével és kézbesítésével kapcsolatban a SYHF kiemelkedik innovációja, minősége és testreszabott mérnöke miatt. Megoldásainkat a globális energiaellátás, az ipari létesítmények és a megújulóenergia -fejlesztők bízják meg.

Az évtizedes szakértelemmel a SYHF biztosítja:

• Testreszabott alállomási tervek minden feszültségszinthez.

• SCADA-kész és IoT-kompatibilis intelligens alállomások.

• A nemzetközi szabványokhoz épített nagy teljesítményű alkatrészek.

• Teljes körű mérnöki, beszerzési és üzembe helyezési szolgáltatások.

Ha megbízható elektromos alállomás -megoldásokat keres,Syhfrendelkezik szakértelemmel és technológiával a siker fokozására.

Vegye fel velünk a kapcsolatotMa a projekt igényeinek megvitatása és a SYHF biztonságosabb, okosabb és hatékonyabb hatalmi infrastruktúrájának biztosításához.
