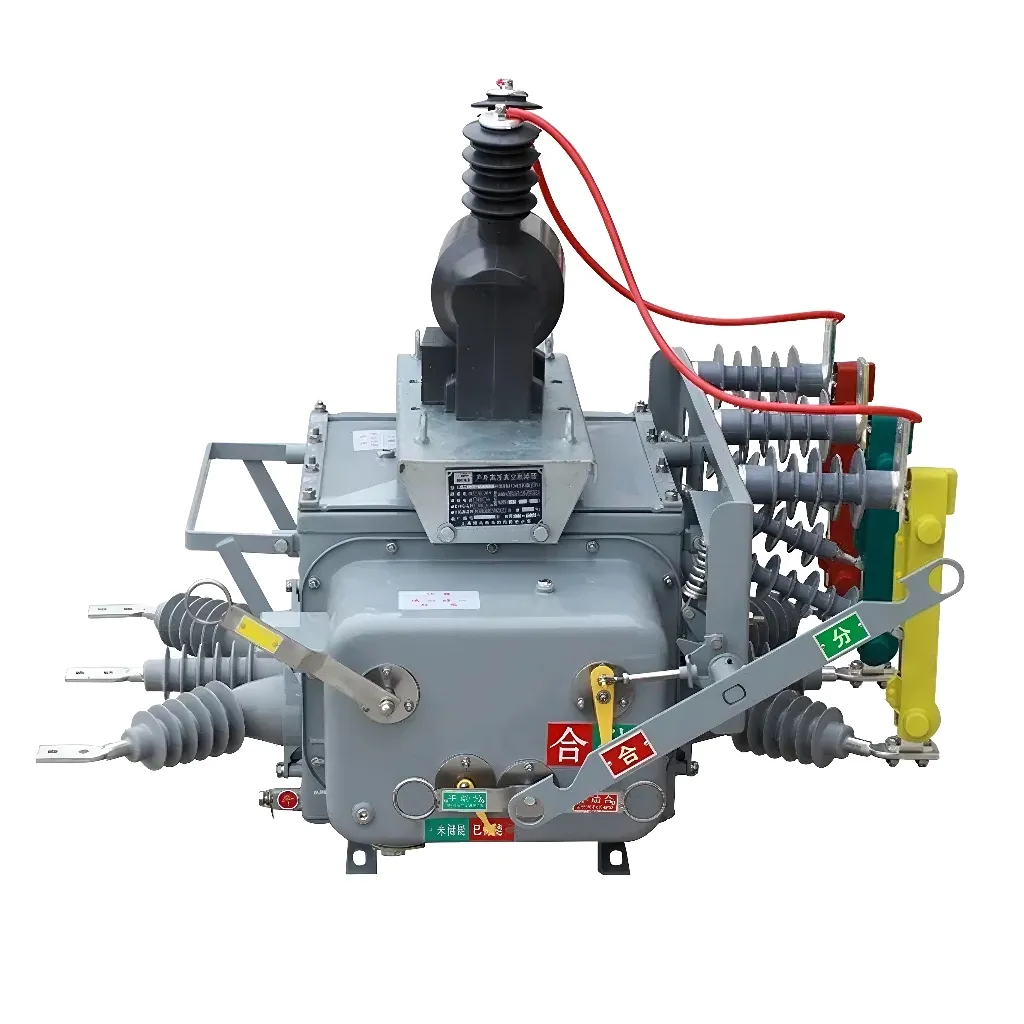

Vákuumáram -megszakító VCB alállomáson

A záró művelet során a SYHF tartós vákuum -megszakító VCB alállomását a tavaszi mechanizmusban tárolt energia táplálja. Az energiatároló mechanizmust egy külső tápellátás vagy manuálisan vezetheti az energiatároló fogantyú. Az energiatárolás befejezése után az energiatároló jelzője "energiatároló". Ugyanakkor az energiatároló kapcsoló leválasztja az energiatároló motor tápegységét, így a megszakító zárt állapotban marad. A záró művelet során a megszakítót le lehet zárni, függetlenül attól, hogy a "Bezárás" gombot manuálisan megnyomják -e, vagy a záró mágnesszelep tekercset a távoli működés indítja el. A záró művelet befejezése után az energiatároló jelzőt és az energiatároló kapcsolót visszaállítják, és a motor teljesítményét visszaállítják. Ezután a motort újból energiájú. A záró jelző a "zárt" és a kiegészítő kapcsoló érintkezők kapcsolójának helyzetét mutatja. A nyitó művelet során a megszakító megnyitható a "Nyílt" gomb kézi megnyomásával vagy a záró mágnesszelep tekercsének távoli kiváltásával. A nyitó művelet befejezése után a nyitójelző "nyitott" -ot mutat, és a kiegészítő kapcsoló érintkezők helyzete megváltozik. Ugyanakkor a nyitó művelet során a számláló egyre növekszik, és a megfelelő szám megfigyelhető a panel megfigyelési ablakon keresztül.

Mi az a vákuum -megszakító?

A vákuum -megszakítókat általában VCB -knek nevezik szakmai szempontból. A vákuummegszakítók szokatlan típusú megszakító. Az ilyen típusú megszakítóban az ívet vákuum közeggel oltják el. A vákuum -megszakítókat széles körben használják, mivel dielektromos szilárdságuk lényegesen jobb, mint bármely más közeg. Más dielektromos közeggel összehasonlítva a vákuum a legjobb közeg az ívek oltására.

Mivel a vákuum -megszakítókat mind a csatlakoztatott berendezések váltására, mind védelmére használják, működési sebességüknek különösen gyorsnak kell lenniük annak biztosítása érdekében, hogy a megszakító gyorsan eljuthasson olyan hiba esetén, hogy megakadályozzák a hibaáramot a berendezés károsítása érdekében. Tehát az ilyen típusú megszakítóra mind a rács hozzáférési vonalakon, mind az összekapcsolási vonalakon szükséges.
